Kavitační jednotka FaserMax
V bioplynových stanicích je důležité efektivně rozložit biologický materiál tak, aby se zvýšila jeho dostupnost pro anaerobní bakterie a zlepšila se celková produkce bioplynu. Jedním z moderních fyzikálních způsobů rozrušení substrátu je kavitace.
1. Co je to kavitace?
Kavitace je fyzikální jev, který nastává v kapalině, když tlak klesne pod určitou mez, což vede k tvorbě a následnému implozivnímu kolapsu mikroskopických bublin páry nebo plynu. Tento efekt může být využit k mechanickému rozmělňování biologického materiálu.
Zařízení FazerMax využívá principu hydrodynamické kavitace, která vzniká při průtoku kapaliny zúženými kanály nebo speciálně navrženými turbínami.
2. Obecný princip fungování FaserMaxu:

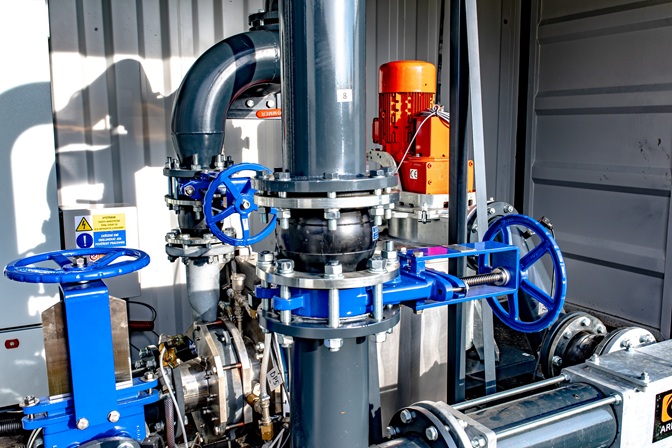

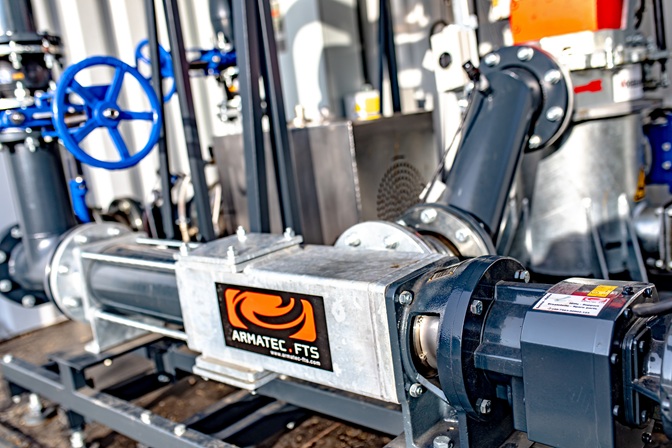

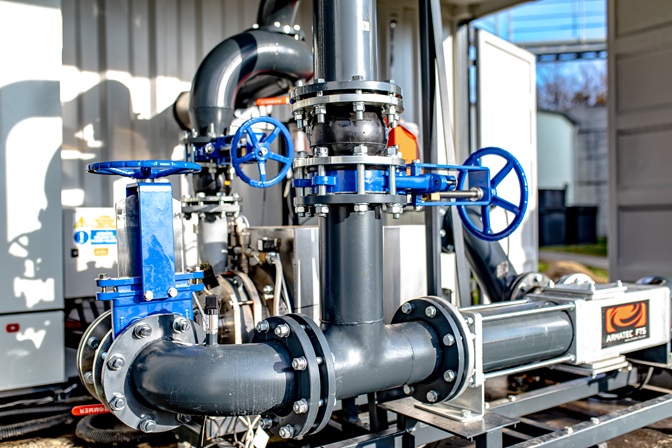

FaserMAX – inovativní mokrý drtič biomasy pro bioplynové stanice využívá jedinečný dvoustupňový proces drcení (mechanický a hydrodynamický), díky kterému dosahuje vyšší efektivity než běžné systémy. Je ideální pro zpracování organických substrátů ve formě vodní suspenze, jako je siláž, hnůj, sláma a další materiály s obsahem pevných látek do 15%. Systém se skládá ze tří dokonale sladěných komponentů: macerátoru pro účinné zpracování pevných částic, excentrického šnekového čerpadla zajišťujícího plynulý tok materiálu a kavitačního modulu, který podporuje efektivní rozklad biomasy. Díky těmto vlastnostem je FaserMAX špičkovým řešením pro maximální výkon a spolehlivost vaší bioplynové stanice.

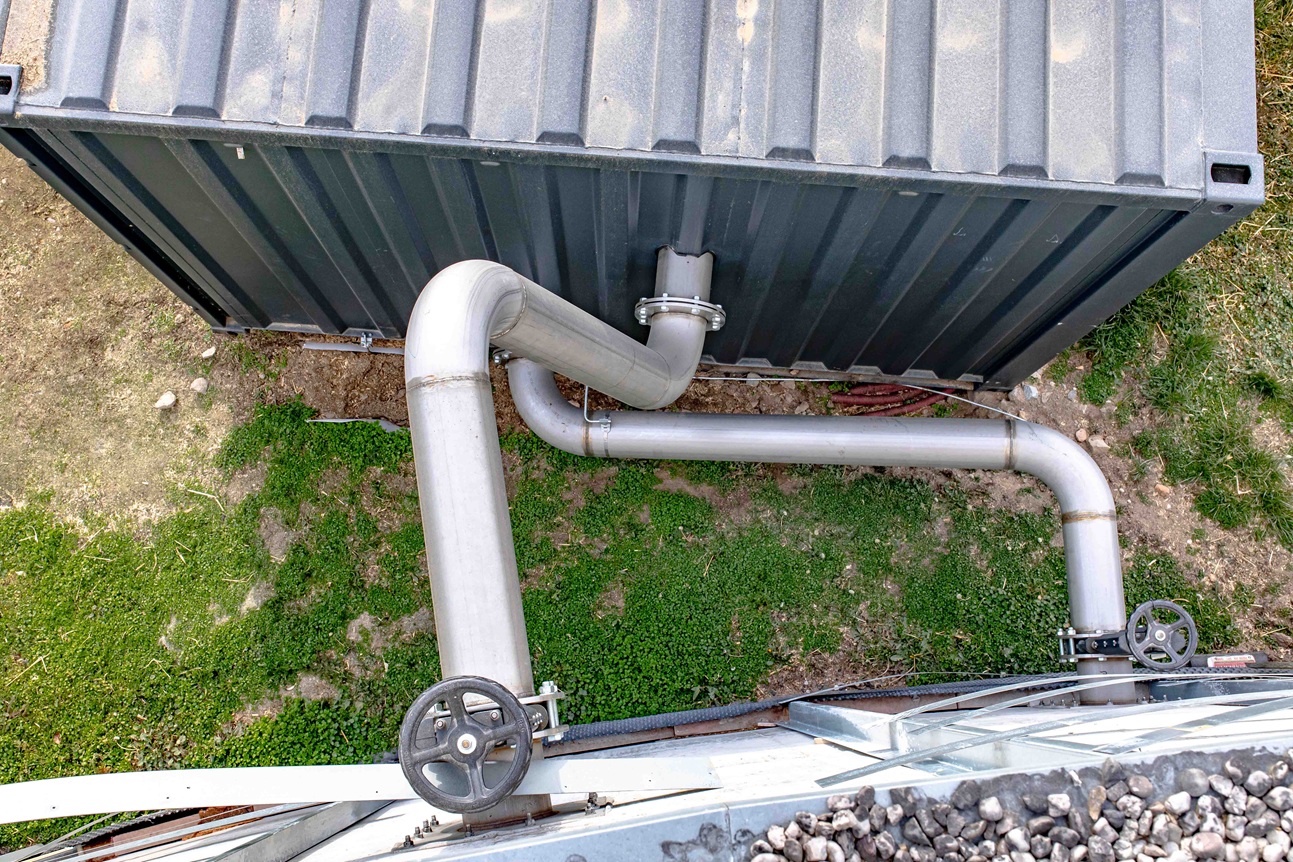

Zařízení je napojené přívodním potrubím na vnější kruh fermentoru, odkud odebírá tekutý fermentační materiál, který maceruje a následně drtí v kavitační jednotce. Nadrcený materiál se pak výstupním potrubím vrací zpět do vnějšího kruhu fermentoru.

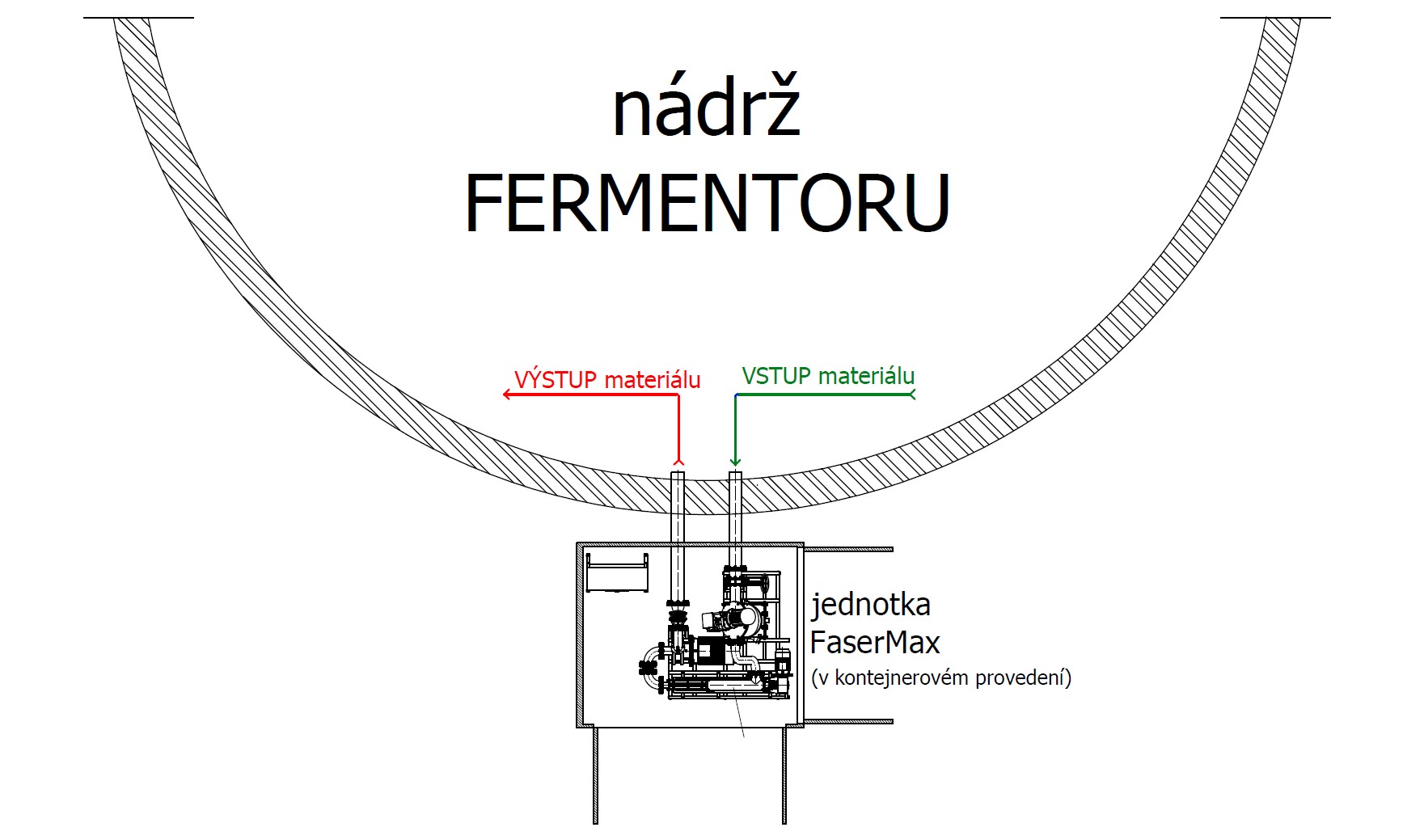

Obr.1 - umístění kavitační jednotky Obr.2 - princip fungování
3. Připojovací podmínky + instalace

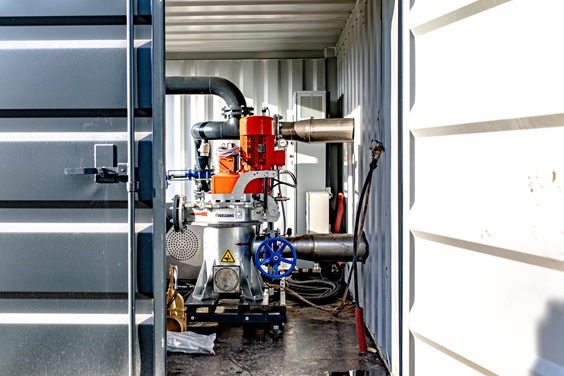

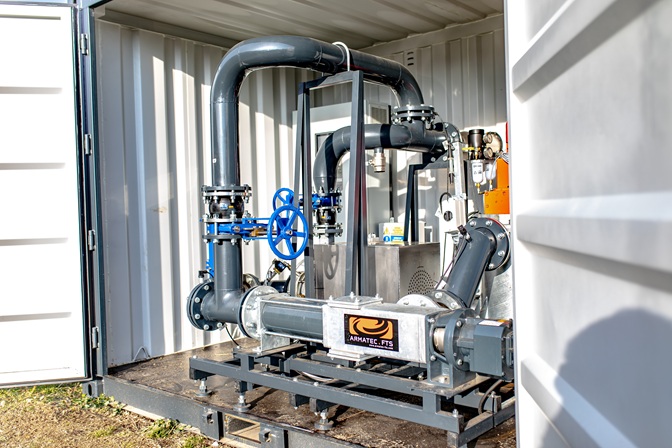

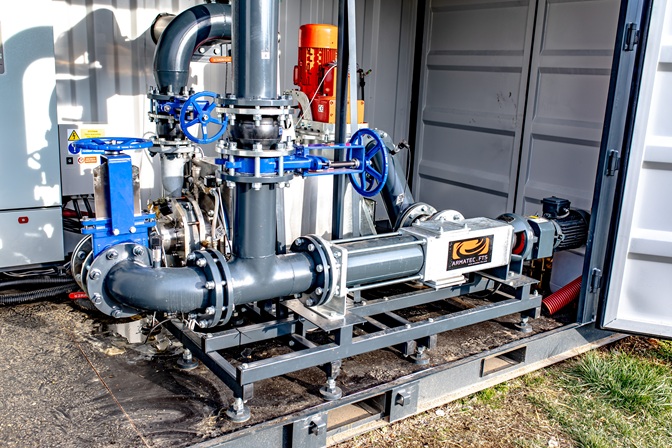

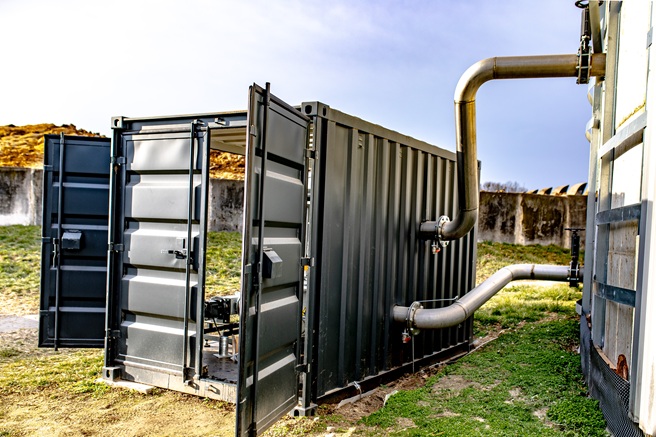

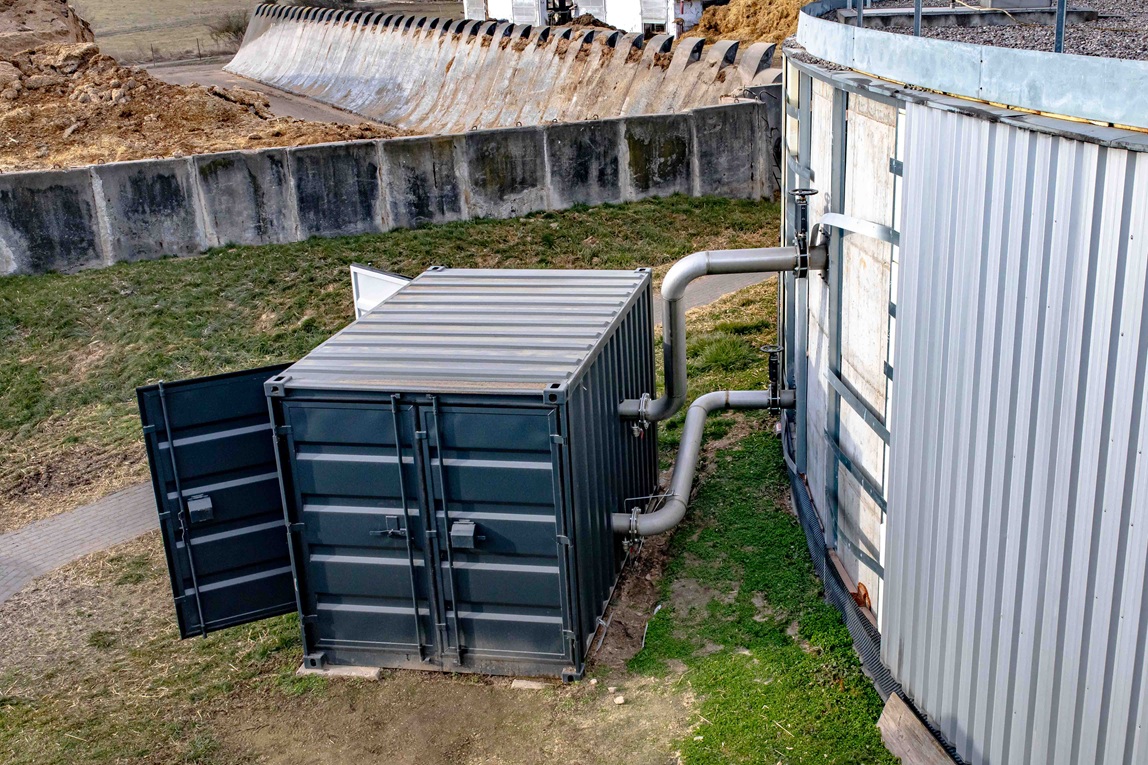

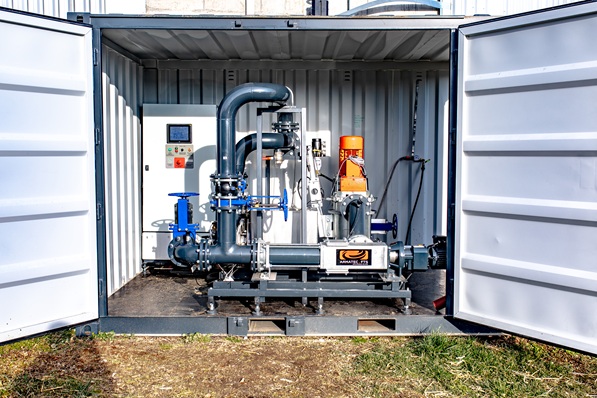

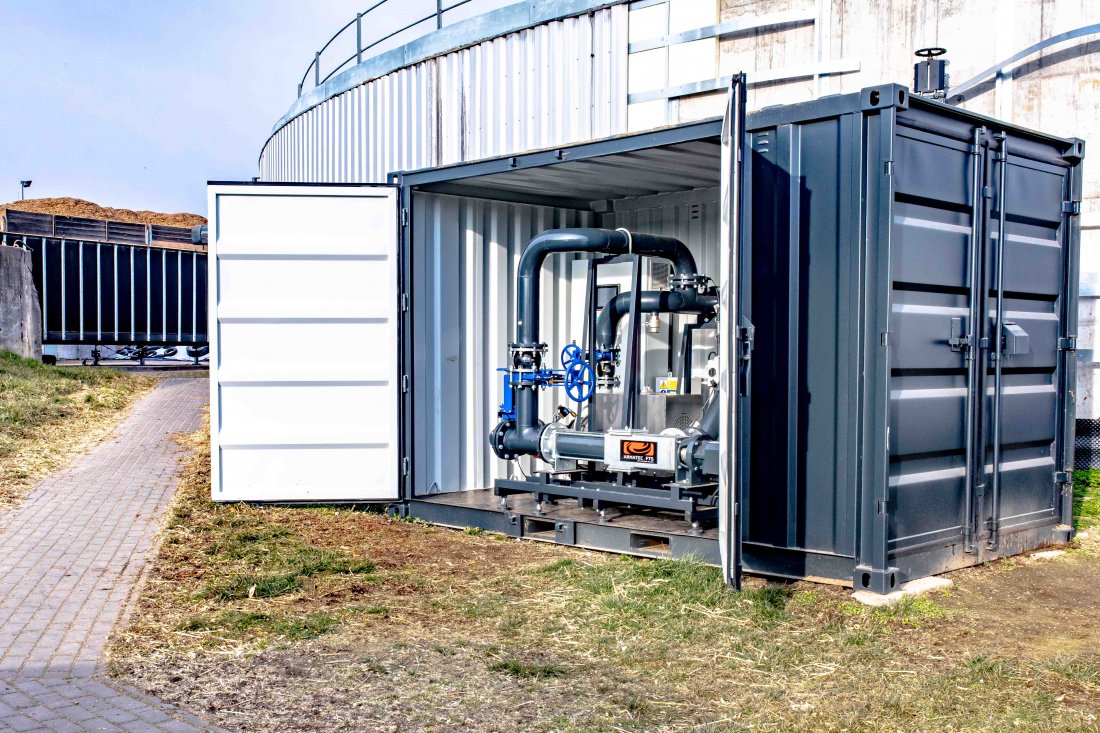

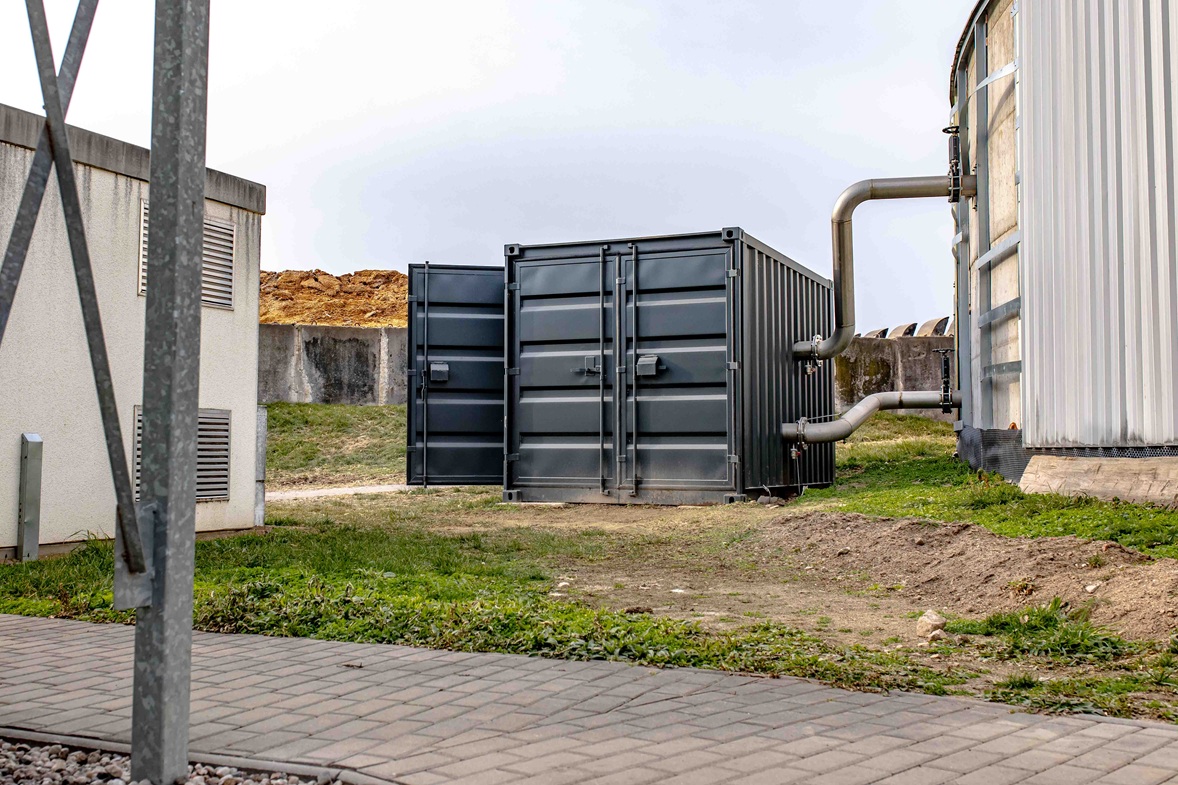

Naše zařízení lze jednoduše instalovat buď jako kontejnerovou jednotku o rozměrech 250 × 400 cm na zpevněné ploše (betonová deska, panely nebo štěrkové podloží), nebo jako bezkontejnerové řešení umístěné v technickém sklepě bioplynové stanice. V obou případech je instalace rychlá a vyžaduje pouze základní připojení.
- Potrubí: DN160 (nerezové, nebo PVC-U)
- Vodovodní přípojka: 1“ (spotřeba cca 500 L/den)
- Datové připojení: venkovní CAT 5 nebo Wi-Fi
- Elektropřípojka: instalovaný výkon zařízení je 50kW - k tomu tedy příslušnou kabeláž a jištění
(reálná spotřeba zařízení je 5–10 kW při průtoku 5–7 m³/h)
Díky jednoduchým připojovacím podmínkám je spuštění zařízení snadné, rychlé, efektivní.
Kontaktujte nás pro více informací!
4. Řídicí systém + servis
Zařízení FaserMax je vybaveno intuitivním řídicím systémem plně v češtině, který umožňuje snadnou obsluhu. Veškerou technickou podporu zajišťují naši specialisté ve spolupráci s výrobním týmem.
- Automatické vyhodnocení dat – každé tři hodiny systém zasílá podrobnou analýzu v grafické podobě přímo do aplikace.
- Vzdálená správa – naši technici mohou kdykoliv upravit parametry zařízení prostřednictvím vzdáleného přístupu.
Zajišťujeme spolehlivý servis a technickou podporu, abyste měli vždy plnou kontrolu nad provozem.

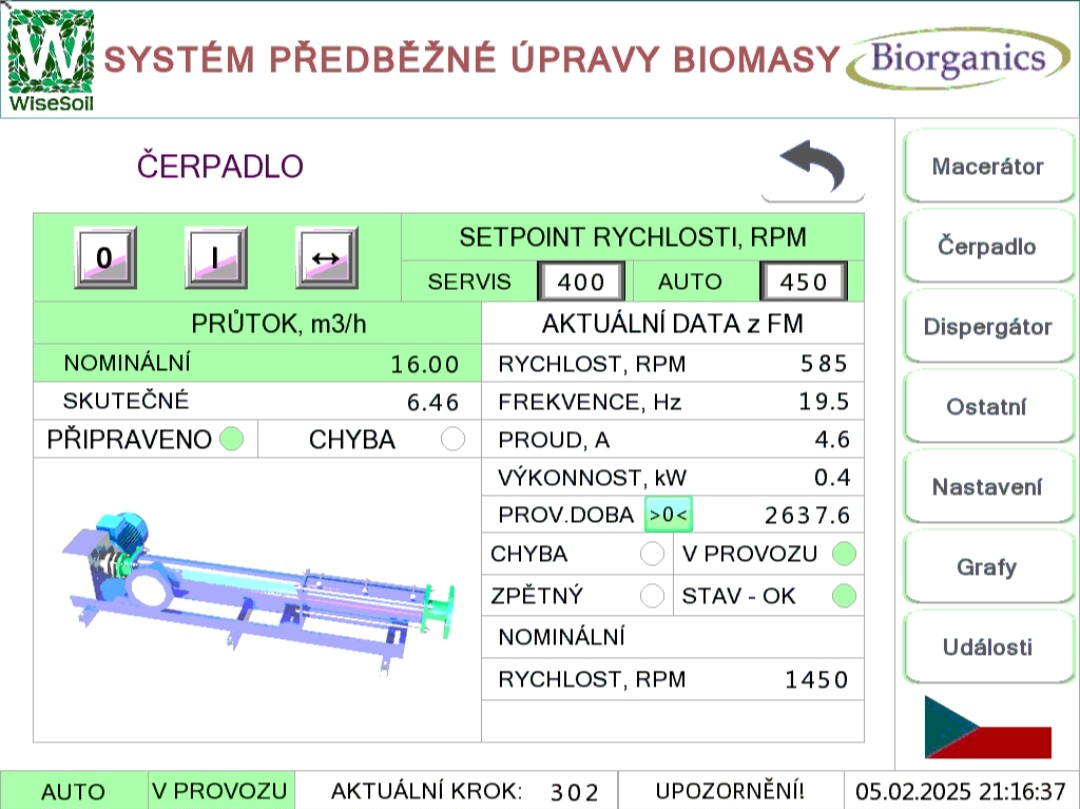

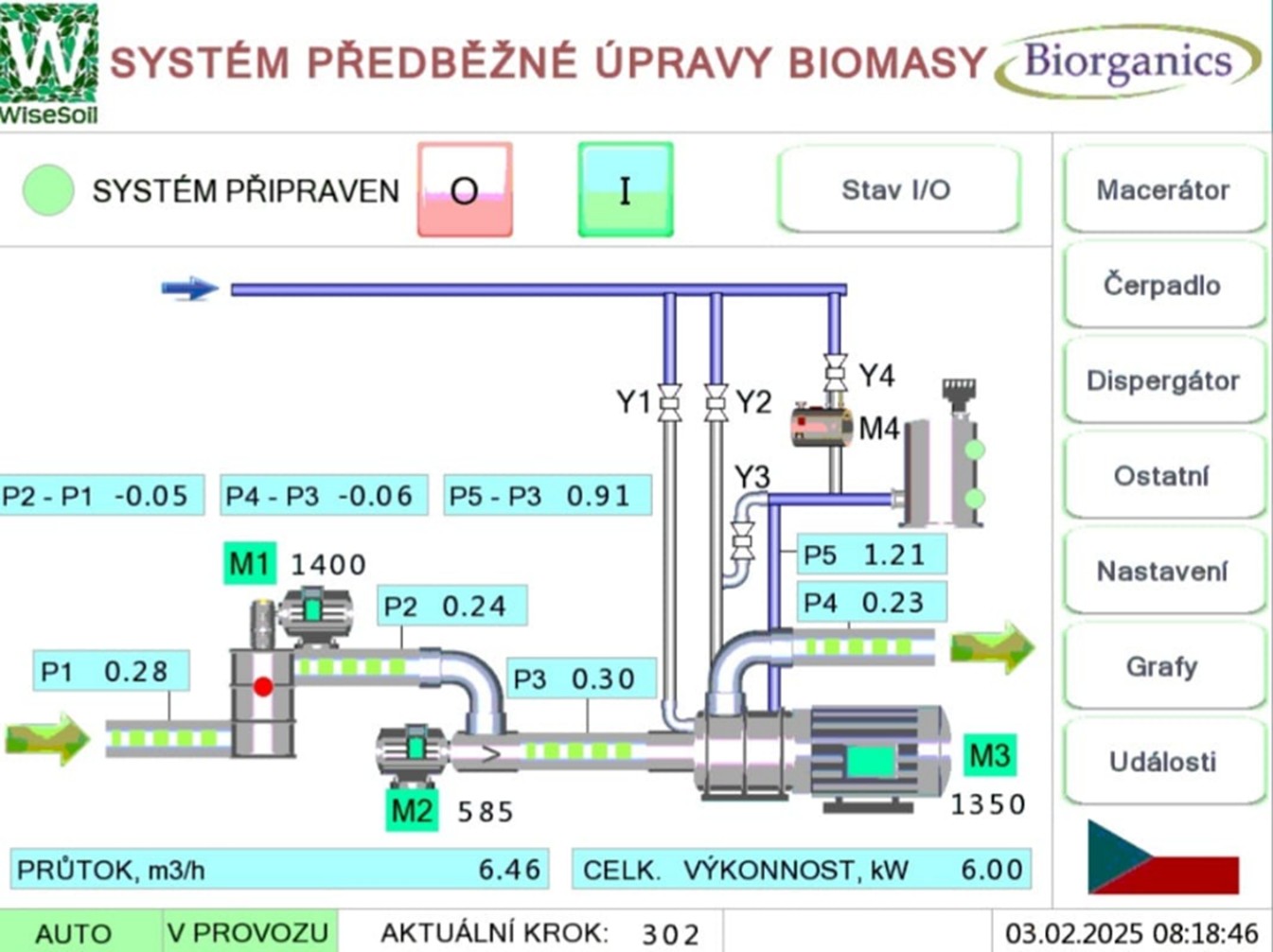

Obr.3 - screen z ŘS Obr.4 - screen z ŘS
5. Přínos, ekonomika, vyhodnocení
Obecné přínosy pro BPS, po implementaci kavitační jednotky jsou:
A. Jemnější materiál ve fermentoru
- nižší potřeba míchání
- menší riziko tvorby krusty
B. Celkově nižší dávka vstupů do BPS
- delší doba zdržení
- menší potřeba vytápění (ohříváme méně kubíků na vstupu)
- menší produkce digestátu (bezproblémové využití kapacity koncových skladů přes zimu)
- snadněji čerpatelný a aplikovatelný digestát (jemnější konzistence)
C. Snadný přechod na náročnější, méně výnosné, ale levnější a dostupnější materiály oproti kukuřičné siláži
Reálné výsledky, data a vyhodnocení konkrétní instalace naleznete ZDE:
